نقشه‌برداری زمینی و هوایی با پهپاد
نقشه‌برداری، یکی از ابزارهای کلیدی در مدیریت شهری، پروژه‌های عمرانی، و پایش محیطی است. امروزه با پیشرفت فناوری، پهپادها (Droneها) و سیستم‌های GPS دقیق، این کار با سرعت، دقت، و هزینه‌ی کمتر نسبت به روش‌های سنتی انجام می‌گیرد. نقشه‌برداری زمینی و هوایی با پهپاد، امکان تولید نقشه‌های دقیق، مدل‌های سه‌بعدی زمین، ارتوفتوها و سایر داده‌های مکانی را فراهم می‌کند.
در این سرفصل، با اصول پایه نقشه‌برداری، تجهیزات مورد نیاز، نحوه برنامه‌ریزی پرواز، جمع‌آوری و پردازش داده‌های هوایی آشنا می‌شویم و کاربردهای این اطلاعات در مدیریت پروژه‌ها و تحلیل‌های مکانی را بررسی می‌کنیم.
- اصول پایه نقشه‌برداری و انواع سیستم مختصات
نقشه‌برداری علمی است که به اندازه‌گیری، ثبت و نمایش ویژگی‌های فیزیکی زمین در قالب نقشه می‌پردازد. این علم در پروژه‌های شهری، عمرانی، منابع طبیعی و محیط‌زیست کاربردهای فراوانی دارد. برای تهیه نقشه‌های دقیق، باید با مفاهیم پایه‌ای همچون سیستم‌های مختصات، ارتفاع‌سنجی، و مقیاس‌ها آشنا بود.
📍 انواع سیستم مختصات:
برای اینکه بتوان موقعیت‌ها را روی زمین تعریف کرد، از سیستم‌های مختصات استفاده می‌شود. دو دسته اصلی آن:

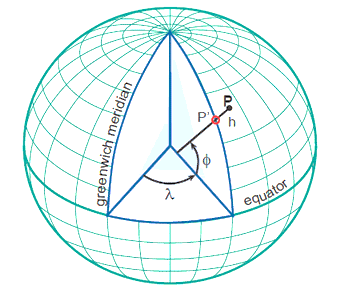

- مختصات جغرافیایی (Geographic Coordinates):
شامل عرض جغرافیایی (Latitude) و طول جغرافیایی (Longitude) است. این سیستم در نقشه‌های جهانی و GPS کاربرد دارد. - مختصات صفحه‌ای یا مسطح (Projected Coordinates):
این سیستم برای نمایش دقیق‌تر نواحی خاص روی نقشه‌های دو بعدی استفاده می‌شود. مثل UTM که یکی از پرکاربردترین سیستم‌های مختصات در نقشه‌برداری شهری است.
🧭 مفاهیم پایه دیگر:
- مقیاس نقشه: نسبت بین فاصله روی نقشه و فاصله واقعی روی زمین. مثلاً مقیاس 1:1000 یعنی هر یک سانتی‌متر روی نقشه برابر با ۱۰ متر در واقعیت است.
- بیضوی مرجع و سیستم ارتفاعی: برای محاسبه ارتفاع یا ارتفاع نسبی از سطح دریا، از مدل‌هایی مثل WGS84 استفاده می‌شود.
در نقشه‌برداری حرفه‌ای، داشتن درک درست از این مفاهیم به‌ویژه هنگام استفاده از پهپاد، GPS و نرم‌افزارهای تخصصی ضروری است، چون پایه‌ای برای پردازش و تفسیر درست داده‌هاست.
- نحوه برنامه‌ریزی پرواز با پهپاد برای نقشه‌برداری دقیق
برای انجام نقشه‌برداری هوایی با پهپاد، صرفاً پرواز کردن کافی نیست! باید پرواز به‌صورت دقیق و علمی برنامه‌ریزی شود تا تصاویر گرفته‌شده دارای پوشش کامل، هم‌پوشانی مناسب و کیفیت موردنیاز برای پردازش فتوگرامتری باشند.
مراحل برنامه‌ریزی پرواز نقشه‌برداری:
- تعریف محدوده پرواز:
محدوده موردنظر بر روی نقشه مشخص می‌شود و ابعاد آن برای محاسبه ارتفاع و تعداد پروازها بررسی می‌گردد. - انتخاب ارتفاع پرواز:
بسته به نوع پروژه (شهری، کشاورزی، محیط‌زیست…) و رزولوشن مورد نیاز، معمولاً بین ۵۰ تا ۱۲۰ متر پرواز انجام می‌شود. هر چه ارتفاع کمتر باشد، وضوح تصویر بالاتر است. - تنظیم هم‌پوشانی تصاویر:
برای پردازش دقیق تصاویر، باید بین عکس‌ها هم‌پوشانی (Overlap) عرضی و طولی وجود داشته باشد:- طولی (Front Overlap): معمولاً ۷۰ تا ۸۰٪
- عرضی (Side Overlap): معمولاً ۶۰ تا ۷۰٪
- استفاده از نرم‌افزار پرواز خودکار:

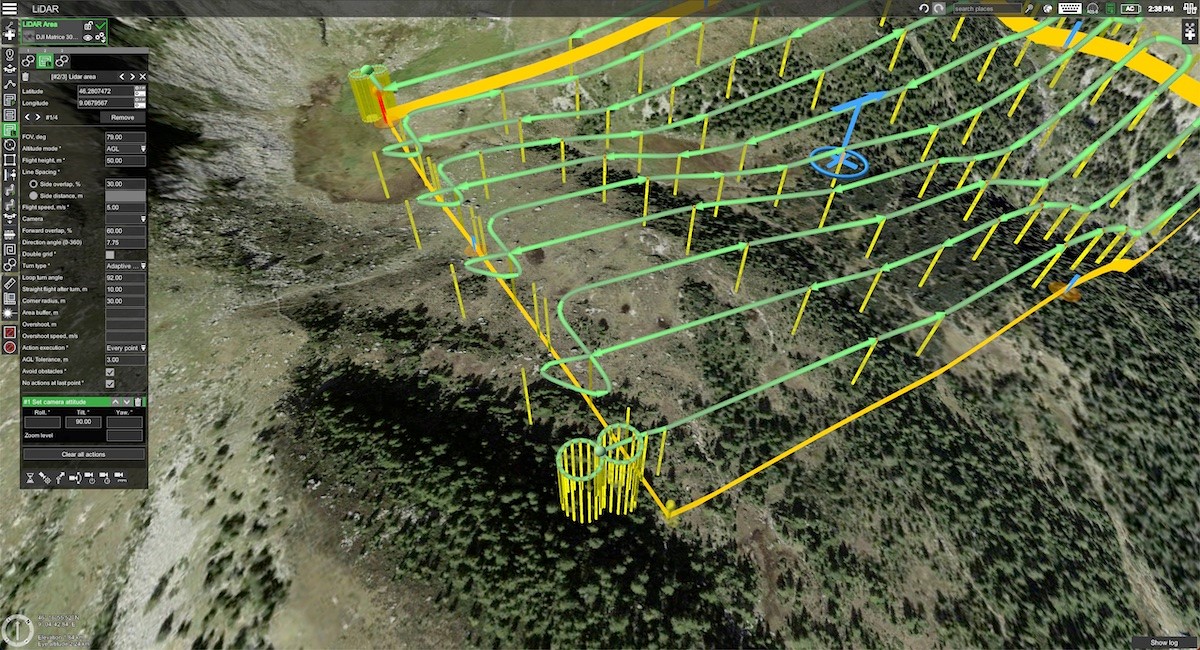

اپلیکیشن‌هایی مثل Pix4Dcapture، DroneDeploy، DJI GS Pro یا Litchi برای تعریف مسیر پرواز، نقاط شروع و پایان، ارتفاع، سرعت و زاویه دوربین استفاده می‌شوند. - بررسی شرایط جوی و فنی:
قبل از پرواز، وضعیت باد، نور خورشید، احتمال بارندگی، وضعیت باتری و سلامت پرنده باید بررسی شود.
🎯 هدف نهایی:
یک پرواز خوب برنامه‌ریزی‌شده، تصاویر باکیفیت، دقیق و بدون نقص می‌سازد که برای تهیه ارتوفتو، مدل سه‌بعدی، DSM و DTM مناسب هستند.
- آموزش کار با تجهیزات GPS، پهپاد و نرم‌افزارهای فتوگرامتری
برای نقشه‌برداری دقیق با پهپاد، آشنایی با تجهیزات فنی و نرم‌افزارهای تخصصی از اهمیت بالایی برخوردار است. این تجهیزات و نرم‌افزارها فرآیند برداشت داده، پردازش تصاویر، و تولید نقشه‌های دقیق را ممکن می‌سازند.
تجهیزات مورد نیاز شامل موارد زیر است:
- پهپاد (UAV): پهپادهایی با دوربین با کیفیت، سیستم موقعیت‌یابی دقیق و قابلیت برنامه‌ریزی پرواز خودکار استفاده می‌شوند. مدل‌هایی مانند DJI Phantom 4 RTK یا Mavic 3 Enterprise گزینه‌های رایجی هستند.

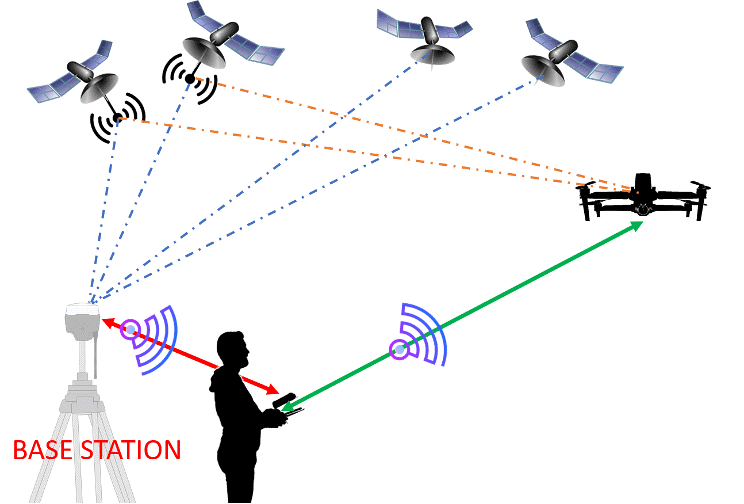

- گیرنده GPS دقیق (RTK یا PPK): این دستگاه‌ها برای تعیین موقعیت دقیق تصاویر به کار می‌روند و دقت نقشه‌ها را تا حد سانتی‌متر افزایش می‌دهند.
- نقاط کنترل زمینی (GCP): در محدوده پرواز، نقاطی با مختصات دقیق روی زمین نشانه‌گذاری می‌شود که در فرآیند پردازش تصاویر به‌عنوان مرجع استفاده می‌شوند.
نرم‌افزارهای فتوگرامتری مورد استفاده:
نرم‌افزارهایی مانند Pix4Dmapper، Agisoft Metashape و DroneDeploy تصاویر خام را پردازش کرده و خروجی‌هایی مانند نقشه‌های ارتوفتو، مدل‌های سه‌بعدی، نقشه ارتفاعی و ابرنقاط تولید می‌کنند.
مراحل اصلی کار با این نرم‌افزارها عبارت است از:
- وارد کردن تصاویر و مختصات
- شناسایی نقاط مشترک بین تصاویر
- ساخت مدل سه‌بعدی اولیه
- تولید نقشه‌های خروجی نهایی
یادگیری صحیح نحوه استفاده از این تجهیزات و نرم‌افزارها برای اجرای دقیق، سریع و کم‌هزینه پروژه‌های نقشه‌برداری ضروری است.
.
- پردازش تصاویر هوایی و تولید ارتوفتو، DSM، DTM
پس از انجام پرواز و تصویربرداری با پهپاد، مرحله بعدی پردازش تصاویر و استخراج داده‌های مکانی است. این مرحله یکی از مهم‌ترین بخش‌های نقشه‌برداری هوایی است که نتایج نهایی مانند نقشه‌های دقیق و مدل‌های ارتفاعی از آن حاصل می‌شود.
مراحل پردازش تصاویر هوایی:
- وارد کردن تصاویر به نرم‌افزار فتوگرامتری:
ابتدا تصاویر به همراه اطلاعات موقعیت مکانی (GPS) وارد نرم‌افزار می‌شوند. معمولاً نرم‌افزارهایی مانند Agisoft Metashape، Pix4D یا RealityCapture برای این کار استفاده می‌شوند. - شناسایی نقاط مشترک بین تصاویر:
نرم‌افزار به‌طور خودکار نقاط یکسان در چند تصویر را شناسایی می‌کند و با استفاده از آن‌ها مدل سه‌بعدی از منطقه ایجاد می‌کند. - تنظیم موقعیت دقیق تصاویر:
در صورت استفاده از نقاط کنترل زمینی (GCP)، نرم‌افزار تصاویر را با مختصات دقیق این نقاط تطبیق می‌دهد تا دقت نهایی خروجی‌ها افزایش یابد.
خروجی‌های مهم پردازش تصاویر هوایی:
- ارتوفتو (Orthophoto):

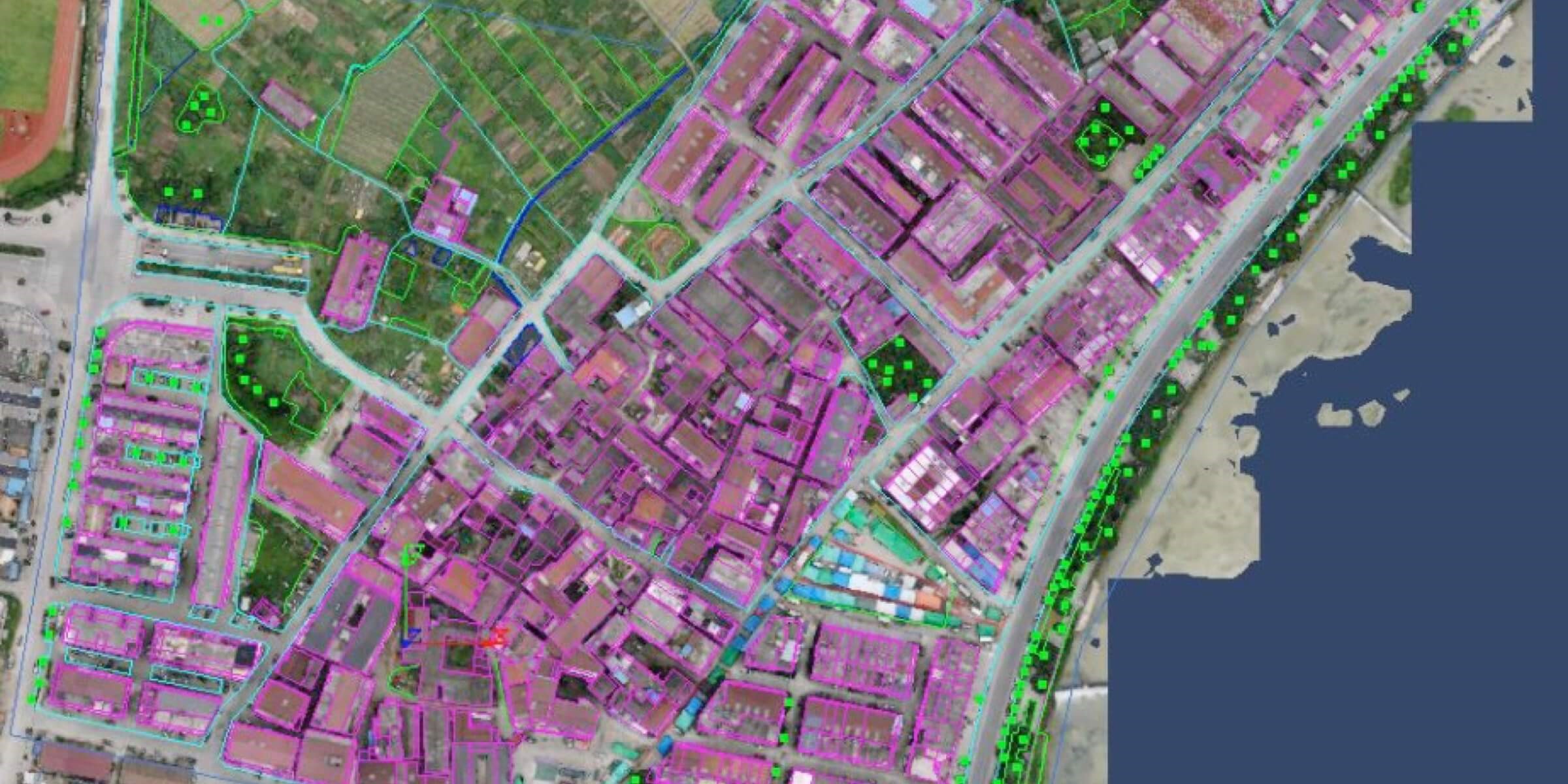

تصویری است که از ترکیب تصاویر هوایی با تصحیح اعوجاج‌های هندسی به‌دست می‌آید. این تصاویر مانند نقشه‌های دقیق، بدون پرسپکتیو هستند و می‌توان روی آن‌ها اندازه‌گیری انجام داد. - DSM (مدل سطح دیجیتال):

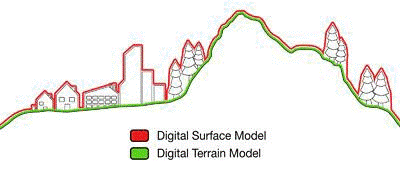

نقشه‌ای است که ارتفاع همه‌ی عناصر موجود بر روی زمین، از جمله ساختمان‌ها، درختان و سازه‌ها را نمایش می‌دهد. - DTM (مدل زمین دیجیتال):
در این مدل، فقط ارتفاع سطح زمین در نظر گرفته می‌شود و عناصر مصنوعی یا طبیعی حذف می‌شوند. DTM در طراحی راه‌ها، زهکشی و پروژه‌های عمرانی کاربرد فراوانی دارد.
این خروجی‌ها پایه‌ای برای تهیه نقشه‌های دقیق، طرح‌های شهری، تحلیل‌های محیطی و بسیاری از پروژه‌های فنی محسوب
- کاربردهای نقشه‌برداری در پروژه‌های عمرانی، شهری و محیط‌زیستی
نقشه‌برداری، به‌ویژه با استفاده از پهپاد و تکنولوژی‌های نوین، نقش بسیار مهمی در مدیریت و اجرای پروژه‌های مختلف ایفا می‌کند. این فناوری‌ها سرعت، دقت و کیفیت بالاتری را نسبت به روش‌های سنتی فراهم کرده‌اند و موجب صرفه‌جویی در هزینه‌ها نیز می‌شوند.
کاربرد در پروژه‌های عمرانی:
در پروژه‌های راه‌سازی، پل‌سازی، خطوط انتقال نیرو، سازه‌های بزرگ و زیرساختی، نقشه‌برداری برای تهیه نقشه‌های پایه، بررسی توپوگرافی زمین و کنترل پیشرفت پروژه به کار می‌رود. مدل‌های DSM و DTM برای طراحی دقیق شیب‌ها و حجم‌برداری بسیار حیاتی هستند.
کاربرد در پروژه‌های شهری:
شهرداری‌ها از نقشه‌برداری برای به‌روزرسانی اطلاعات املاک، تهیه نقشه‌های کاربری زمین، برنامه‌ریزی توسعه شهری، طراحی فضای سبز، پایش ساخت‌وسازهای غیرمجاز و بررسی معابر و شبکه‌های شهری استفاده می‌کنند. پهپادها ابزار مؤثری برای ثبت تغییرات شهری در بازه‌های زمانی کوتاه هستند.
کاربرد در حوزه محیط‌زیست:
در مطالعات زیست‌محیطی، نقشه‌برداری هوایی برای بررسی پوشش گیاهی، شناسایی تخریب اراضی، بررسی منابع آبی، تعیین حریم رودخانه‌ها و مناطق حفاظت‌شده کاربرد دارد. از طریق ارتوفتو و تحلیل‌های مکانی می‌توان تغییرات بلندمدت محیطی را ارزیابی کرد.
مزایای استفاده از نقشه‌برداری نوین:
- سرعت بالا در جمع‌آوری داده‌ها
- دقت بالا در تعیین موقعیت و ابعاد
- به‌روز بودن اطلاعات
- امکان تحلیل و تصمیم‌گیری بهتر با داده‌های تصویری و عددی
نقشه‌برداری دیگر فقط برای نقشه‌کش‌ها نیست؛ امروز ابزاری استراتژیک برای برنامه‌ریزی و مدیریت است.
